| 品牌：开山 | 型号：ZD338 | 产品别名：全液压掘进钻车 |
| 适用范围：露天矿山、采石场、公路、铁路、水利、电力、建筑等石方工程中的中、深孔接杆凿岩作业 | 凿孔直径：45-102mm | 凿孔深度：36m |
| 凿孔速度：300mm/min | 冲击能量：45000 | 冲击频率：40-60Hz |
| 规格：ZD338 |
...........................................................................................................................................................................................................................................................................................................

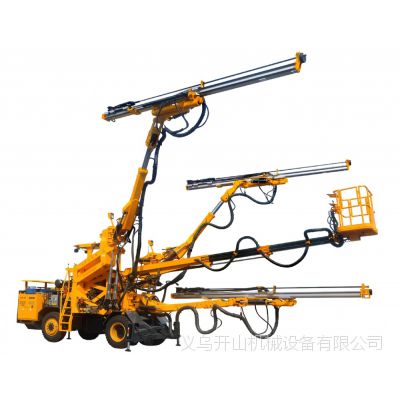

ZD338型全液压掘进钻车是现代化凿岩装备。它配有三支重型液压钻臂，其中两支钻臂可整体升高2米，另一支钻臂可向下打接杆凿岩作业；配有液压工作平台，作业面积大，机械化程度高，适用于20-100m2交通隧道、金属矿山掘进，地下洞室开挖等大断面施工工程的掘进工作。
ZD338全液压掘进钻车具有以下特点：
1、配有三台DZYG38B型重型液压凿岩机，其凿速快、能耗少、噪声低、效益高。
2、自动靠帮机构，可有效控制施工中超挖、欠挖现象，大大提高工作效率。
3、重型液压钻臂及高强度铝合金推进器，具有自动平行举升机构，两侧钻臂整体升高机构，定位准确、操作方便、无盲区、覆盖面大。
4、液压动力站集电——气——液——水联控操作系统于一体，实现了凿岩——自动防卡——退回的程序作业，工作可靠，易损件消耗少。
5、自行走底盘功率大，牵引能力强，通过性能好；闭式行走液压系统，无级变速、液力转向、驾驶轻便、运行灵活。
6、整车液压系统全部采用进口液压元件，工作性能可靠，故障率低，易损件消耗少。
7、配有液压工作平台，高空辅助作业更加方便。
ZD338全液压掘进钻车技术参数:
总 重 | 32t | 宽 | 3.2m |
总长(运输状态) | 14.3m | 高(***) | 3.8m |
液压凿压机 | |||
DZYG38B | 3台 | 机 重 | 150kg |
冲击频率 | 40-60Hz | 钎杆转速(***) | 300r/min |
钎杆扭矩(***) | 500N.m | 钻孔直径 | 45-102mm |
液压钻臂 | |||
AB741 | 3支 | 伸缩长度 | 1600mm |
两侧钻臂举升高度 | 2000mm |
|
|
液压推进器 | |||
AT1541 | 3支 | 推进长度 | 5525mm |
补偿长度 | 1600mm |
|
|
液压工作平台 | |||
AF321 | 1支 | 伸缩长度 | 4000mm |
***载重 | 500kg |
|
|
底 盘 | |||
发动机 | VOLVO TAD721-V1 | 功 率 | 195kW |
***行走速度 | 15km/h | 爬坡能力 | 14° |
转弯半径 | 9.4m/12.6m |
|
|
液压动力站 | |||
总功率（电动机） | 3×45kW | ***压力 | 250bar |
空压机 | |||
功 率 | 5.5kW | 工作气压 | 4-6.5bar |
电压等级 | 380V/50Hz |
|
|
